产品用途：GIS用套管在将载流导体引入引出GIS设备母线时起到绝缘的作用。
产品结构：

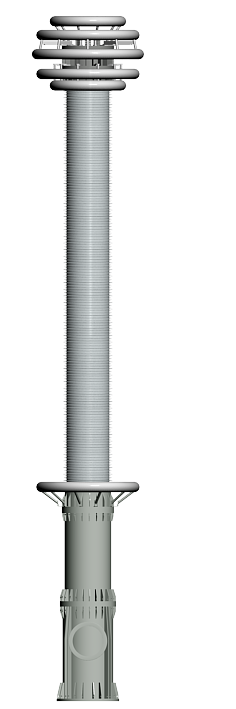

主要由空心复合绝缘子、端部均压环、散热笼、高压接线端子、中心导电杆、芯体屏蔽电极、环氧支撑绝缘子和梅花触头等组成。
产品特点：
² 高品质的产品设计，保证产品具有优异的电气绝缘性能
² 独特的伞形结构设计，环境适应性强
² 优异的温升控制
² 优异的动热稳定性能
² 优良的机械性能和外绝缘性能
² 优异的抗震性能
|
产品型号
|
110
|
170
|
220
|
330
|
500
|
750
|
1000
|
1100
|
|
额定频率(Hz)
|
50/60
|
50 / 60
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
|
额定最高电压(kV)
|
126
|
170
|
252
|
363
|
550
|
800
|
1100
|
1200
|
|
短时工频湿耐受电压(kV)
|
230
|
325
|
460
|
510
|
740
|
960
|
1200
|
1300
|
|
湿操作冲击耐受电压(kV)
|
/
|
/
|
/
|
950
|
1234
|
1550
|
1800
|
2000
|
|
全波雷电冲击耐受电压(kV)
|
550
|
750
|
1050
|
1175
|
1675
|
2100
|
2400
|
2600
|
|
额定电流(A)
|
1-4000
|
1-4000
|
1-5000
|
1-6300
|
1-6300
|
1-6300
|
1-8000
|
1-8000
|
|
额定动稳定电流(kA)
|
160
|
160
|
160
|
250
|
250
|
250
|
250
|
250
|
|
额定短时3S热稳定电流(kA)
|
63
|
63
|
63
|
100
|
100
|
100
|
100
|
100
|
|
无线电干扰(μV)
|
＜250
for 95kV
|
＜250
for 108kV
|
＜250
for 190kV
|
＜500
for 273kV
|
＜500
for 413kV
|
＜500
for 693kV
|
＜500
for 800kV
|
＜500
for 800kV
|
|
抗地震强度
|
9
|
9
|
9
|
9
|
9
|
9
|
9
|
9
|
|
爬电距离(mm)
|
3950
|
5797
|
7812
|
9075
|
17050
|
26400
|
34100
|
37600
|
|
局部放电量(pC)
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
* 具体机械性能等参数可按用户要求设计
产品应用：
在2009年完成1100kV型式试验后，相继完成了些列产品的所有型式试验，1200kV GIS进出线套管已于2012年在印度比纳1200kV试验站投入使用。
